1.氣動薄膜調節閥工作原理
當氣室輸入了0.02~0.10Mpa或0.08~0.24Mpa信號壓力之后,薄膜產生推力,使推力盤向下移動,壓縮彈簧,帶動推桿、閥桿、閥芯向下移動,閥芯離開了閥座,從而使壓縮空氣流通。當信號壓力維持一定時,閥門就維持在一定的開度上。
1.調節閥組成:
由執行機構和閥體二部份組成。其中,執行機構是調節閥的推動裝置,它按信號壓力的大小產生相應的推力,使推桿產生相應的位移,從而帶動調節閥的閥芯動作 。
2.氣動執行機構特點:

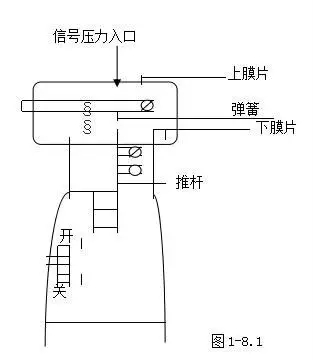

氣動薄膜執行機構的特點,結構簡單,動作可靠,維修方便,價格低廉,是種應用最廣的執行機構。氣動薄膜執行機構是一種最常用的執行機構,它的傳統機構如下圖所示。
2.氣動薄膜調節閥動作原理
正作用:從上膜蓋的氣源接口向膜蓋與膜片組成的膜室內通入空氣,該氣壓作用于膜片與托盤,壓縮彈簧,克服彈簧力向下移動,同時也帶動推桿向下移動。之后,如果膜室內氣壓降低,則彈簧的回復力使膜片、托盤及推桿向上移動。
反作用:從下膜蓋的氣源接口向膜蓋與膜片組成的膜室內通入空氣,該氣壓作用于膜片與托盤,壓縮彈簧,克服彈簧力向上移動,同時也帶動推桿向上移動。之后,如果膜室內氣壓降低,則彈簧的回復力使膜片、托盤及推桿向下移動。
閥有正裝和反裝兩種類型,當閥芯向下移動時,閥芯與閥座之間流通面積減小,稱為正裝;反之,稱為反裝。氣開式調節閥隨閥信號壓力的增大流通面積也增大;氣關式則相反,隨信號壓力的增大而流通截面積減小。
