ZXSM型氣動薄膜角形套筒調節閥使用說明

發布于:2019/1/26 9:44:13 點擊量:99

  ZXSM型氣動調節閥全稱ZXSM型新系列氣動薄膜角形套筒調節閥,相對于ZXSP型氣動薄膜角形單座閥來說只是閥內件不一樣,相對于氣動薄膜套筒調節閥來說,只是閥體不一樣。

   ZXSM氣動調節閥使用在管道90°彎道處,用于代替ZXSP不能勝任高壓差的場合。同ZXSP氣動調節閥一樣,它具有具有結構緊湊、重量輕、動作靈敏、壓降損失少、閥容量大、流量特性精確、拆裝方便等優點。下面我們一起來了解ZXSM氣動調節閥的結構及零件材料。

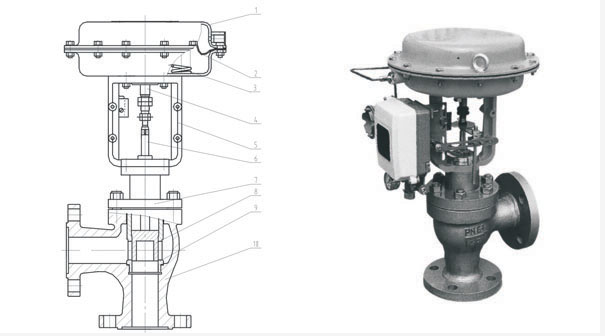

1、膜蓋2、膜片3、彈簧4、推桿5、支架6、閥桿  7、閥蓋8、閥芯9、套筒 10、閥體


ZXSM型氣動調節閥主要零件材料如下表格:

零件名稱

材  料

閥體、閥蓋

WCB(ZG230-450)WCC(ZG270-500)WC6(ZG15CrMo)
 CF8(304)CF8M(316)CF3(304L)CF3M(316L)

閥芯、套筒

304(0Cr18Ni9)316(0Cr17Ni12Mo2)316L(00Cr17Ni14Mo2)
 并堆焊司太萊合金    17-4PH(沉淀硬化型不銹鋼)

填料

PTFE(聚四氟乙烯)R.TFE(增強聚四氟乙烯)Grafoil(柔性石墨)

密封墊片

XB350(石棉橡膠板)、PTFE、柔性石墨夾金屬

膜蓋

A3(Q235鍍漆或噴塑)304(特殊情況下采用)

波紋膜片

丁腈橡膠夾增滌綸織

閥桿

304  316  316L  17-4PH

顧客可根據工況選擇材料


氣動薄膜角形套筒調節閥使用說明書


ZXSM型氣動薄膜角形套筒調節閥使用說明.zip
