電子式電動三通調節閥使用說明

發布于:2019/3/1 10:04:42 點擊量:119


  ZXX、ZXQ型新系列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向,不同于柱塞 形閥芯的襯套導向。配用多彈簧執行機構具有結構簡單、重量輕、體積小、拆裝方便等 優點。廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保 持在給定值。適合于把一種流體通過三通閥分成兩路流出(分流)或者是把二種流體通 過三通閥合并成一種流體(合流)的場合。

   ZXX、ZXQ型新系列氣動薄膜三通調節閥有三通合流和三通分流兩種。公稱壓力有1.6、2.5、4.0、6.4、Mpa; 閥體口徑范圍DN25~200.適用流體溫度由-60℃+450℃.泄漏量標準Ⅳ級。流量特性有直 線、拋物線兩種。


 ZXX、ZXQ型新系列氣動薄膜三通調節閥特點

·流體對閥芯作用方式都處于流開狀態,故閥能穩定工作。 ·除上閥蓋處襯導套向外,閥芯側面與閥座內表面也有導向作用,導向面積大,工作可 靠。 ·執行機構采用多彈簧結構,相對于傳統閥門高度減30%,重量減輕30%。

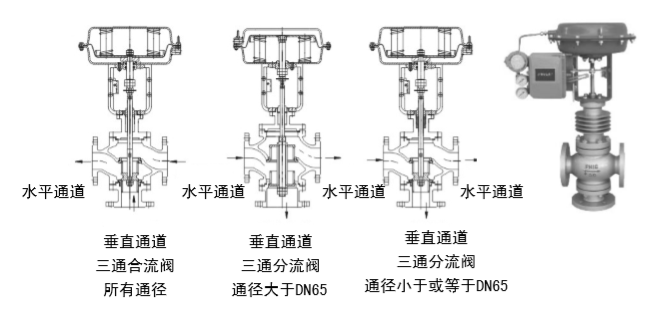

  ZXX、ZXQ型新系列氣動薄膜三通調節閥結構圖

 ZXX、ZXQ型新系列氣動薄膜三通調節閥作用方式

 三通閥由于有二個通道,一個通道開啟時則另一個通道關閉,所以作用方式很難說是 氣開還是氣關,一般標準或著作都未作氣開或氣關之規定定義,所以設計或訂購三通閥 時,一定要指明氣室壓力增加時,主通道流量增大還是減小,或者說執行機構斷氣時, 主通道時開啟還是關閉!否則制造商難以配置正確的執行機構!我們按自控行業一般規 定氣開或氣關作用方式:信號(或氣壓)增加,主通道開啟,則為氣開式;反之為氣關 式。所以要說氣開或氣關式都是相對于主通道而言的 ,(水平通道為主通道)。


 ZXX、ZXQ型新系列氣動薄膜三通調節閥使用說明書

ZDLQ.ZDLX型電子式電動三通調節閥使用說明.zip
