1 引言
在煉油或石油化工廠中,存放著各種油品或石化產品。儲罐大都建造在室外,為使這些油品或產品不與空氣中的氧氣接觸,常采用罐頂充氮?dú)夥?,使之與外界隔絕。
氮封閥的作用就是要當儲罐液面下降壓力降低時,向罐內補充氮?dú)?,?dāng)儲罐液面上升壓力增加時,停止補充氮?dú)?,同時被壓縮的氮?dú)鈴暮粑y適量排出,從而始終保持罐內的氮?dú)鈮毫ξ⒘空龎海▔毫σ话阍?00~1000Pa之間)。只有這樣才能做到既隔絕空氣,又保證儲罐不變形。
2 氮封閥的工作原理

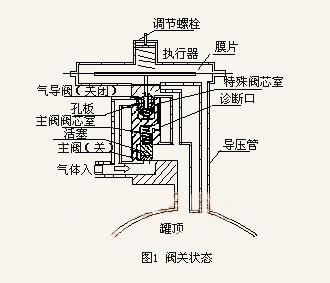

如圖1所示,當?shù)忾y關閉時,主閥的活塞是在一個密封室內,當儲罐壓力等于或大于設定的壓力時,膜片就被向上頂起,氣導閥在彈簧的作用下向上移動,把氣導閥上的密封圈緊緊壓在閥座上,關閉了控制氣的進口,同時特殊閥芯室的壓力增加并接近氮?dú)饪偣艿膲毫?,此壓力通過內部通道,從特殊閥芯室傳到主閥閥芯室。主閥的活塞就處于氮?dú)饪偣軌毫Φ淖饔?,由于主閥閥芯上、下所受氣體壓力平衡,所以主閥閥芯在自重和彈簧的作用下將閥門緊密關死。

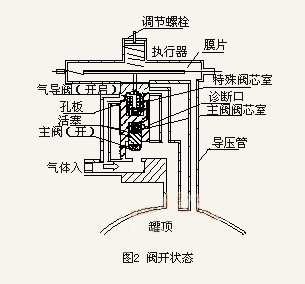

如圖2所示,氮封閥打開時,當儲罐壓力稍微低于設定壓力時,膜片因?yàn)楦袘?yīng)壓力下降而向下移動,推動氣導閥打開,氮?dú)饨?jīng)過孔板、氣導閥的出口進入儲罐,使儲罐內的壓力增加,同時氣導閥的特殊閥芯室的壓力下降,氮?dú)馔ㄟ^(guò)內部通道從特殊閥芯室進入主閥閥芯室。由于主閥閥芯的活塞面積大于主閥閥座孔面積,并有彈簧的彈力和主閥的重量,所以當儲罐壓力稍微低于設定點時,特殊閥芯室和主閥閥芯室的壓力降低很小,主閥仍然保持關閉,氮?dú)庵粡臍鈱?dǎo)閥進入儲罐。
P1S1=P2S2 + F + G
式中:P1- 主閥入口壓力;P2- 主閥閥芯室壓力;S1- 主閥閥座孔面積;S2- 主閥閥芯活塞面積;F- 彈簧彈力;G- 主閥重量。 當儲罐壓力下降較大時,由于流過氣導閥的氮?dú)饬吭黾?,主閥閥芯室壓力繼續下降,當P1=P2?S2/S1+ F/S1+ G/S1時,主閥打開,氦氣大量流人儲罐,壓力迅速升高。在診斷壓力口,安裝診斷壓力表,測量主閥閥芯室壓力,然后將該壓力同氮?dú)饪偣軌毫Ρ容^,便可知?dú)鈱?dǎo)閥和主閥的運行情況。
3 故障分析及處理
(1)某大芳烴裝置開車初期,發現24臺氮封閥工作都不正常。拆閥檢查,發現氮封閥的氣導閥、主閥和兩個閥芯室內壁等沾了一層厚厚的污垢,經過擦拭,涂潤滑脂后能正常使用。在閥座處還發現了一些焊渣導致開車后管道內的鐵銹、殘存的雜物等被氮?dú)獯档搅说忾y內,使主閥不能回到閥座上。

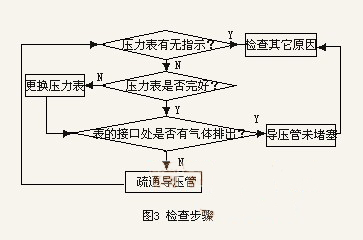

(2)導壓管堵塞。如果導壓管堵塞,氮封閥沒有反饋信號,也會造成氮?dú)獠煌5叵蚬迌?nèi)補充,按照如圖3所示的步驟檢查是否屬于此類原因。
(3)彈簧彈力變小。如果氣導閥、主閥和兩個閥芯室不臟,而且導壓管也未堵塞,應檢查氣導閥下面小彈簧的彈力,若彈力減小,會使氮封閥不停地補氣。可以將彈簧拉長,增加其彈力。
(4)密封圈損壞。氣導閥在工作過程中動作較頻繁。使密封圈經常受到閥座的沖擊,導致密封圈磨損或斷裂,起不到密封作用,更換密封圈即可。
(5)控制氣入口與氣導閥出口裝反。這屬于產品質量問題。結合氮封閥的工作原理圖,即可作出判斷。
