電動調節閥的基本結構

發布于:2021/2/3 10:27:13 點擊量:213

1、電動調節閥的基本結構

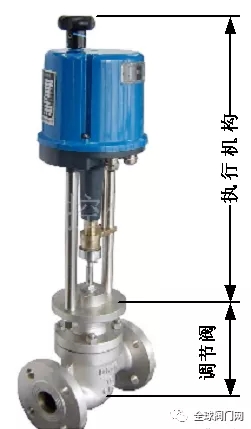

電動調節閥上部是執行機構,接受調節器輸出的0~10mADC或4~20mADC信號,并將其轉換成相應的直線位移,推動下部的調節閥動作,直接調節流體的流量。各類電動調節閥的執行機構基本相同,但調節閥(調節機構)的結構因使用條件的不同類型很多,最常用的是直通單閥座和直通雙閥座兩種。


2、電動執行機構的基本結構

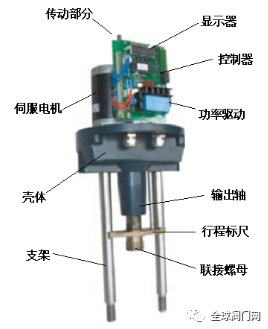

其電動執行器主要是由相互隔離的電氣部分和傳動部分組成,電機作為連接兩個隔離部分的中間部件。電機按控制要求輸出轉矩,通過多級正齒輪傳遞到梯形絲桿上,梯形絲桿通過螺紋變換轉矩為推力。因此梯形螺桿通過自鎖的輸出軸將直線行程傳遞到閥桿。執行機構輸出軸帶有一個防止傳動的止轉環,輸出軸的徑向鎖定裝置也可以做動位置指示器。輸出軸止動環上連有一個旗桿,旗桿隨輸出軸同步運行,通過與旗桿連接的齒條板將輸出軸位移轉換成電信號,提供給智能控制板作為比較信號和閥位反饋輸出。同時執行機構的行程也可由齒條板上的兩個主限位開關開限制,并由兩機械限位保護。
