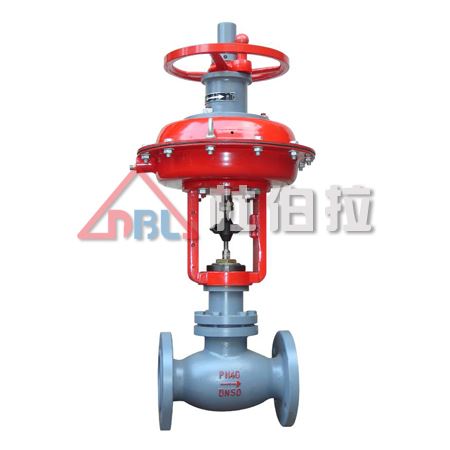

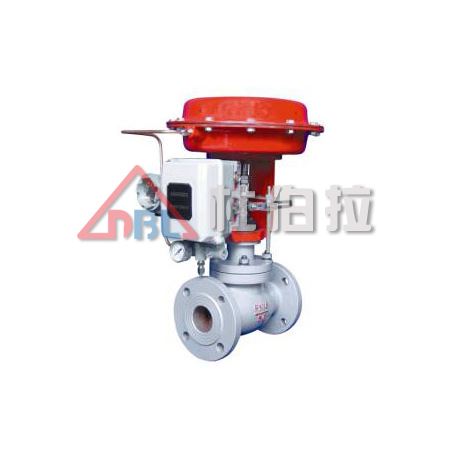

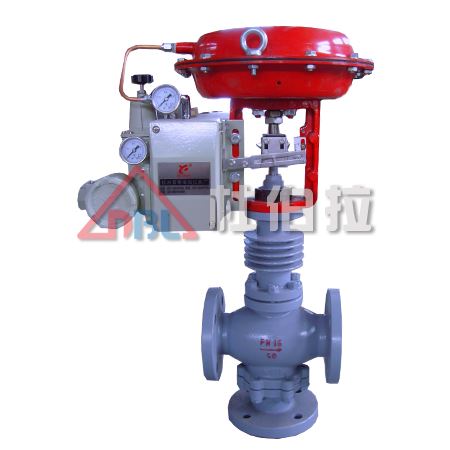

■ ZXM型氣動薄膜調節閥(套筒)概述
ZXM型氣動薄膜調節閥(套筒)[ZXM型新系列氣動薄膜套筒調節閥]是一種壓力平衡式調節閥。配用多彈簧執行機構??傮w結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小、允許壓差大,噪音小,流通能力大。廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大,壓差大,泄漏量要求不高的工作場合。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64;閥體口徑范圍DN20~200。適用流體溫度由-200℃~+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
■ ZXM型氣動薄膜調節閥(套筒)特點
· 采用平衡式閥芯結構,軸向不平衡力小,允許壓差大,穩定性好。
· 套筒互換性強,拆裝方便,容易維修。
· 全金屬閥芯適合多種工作場合,達到Ⅳ級泄漏標準,ZXMQ型軟密封結構閥芯Ⅵ級泄漏標準。
· 閥體按流體力學原理設計成等截面低流阻流道,可調范圍大,固有可調比為50,額定流量系數增大30%。
· 執行機構采用多彈簧結構,高度減少30%、重量減輕30%。
· ZXMV型波紋管密封型調節閥,對移動的閥桿形成了完全的密封,堵絕流體外漏。
· ZXMJ型調節閥帶有保溫夾套,用于流體冷卻后易結晶、凝固造成堵塞的場合。
■ ZXM型氣動薄膜調節閥(套筒)主要零件材料
閥體、閥蓋:HT200,ZG230-450,ZG1Cr18Ni9Ti
閥芯、閥座:1Cr18Ni9Ti,司太萊合金堆焊
軟密封閥頭:增強聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
波紋管:1Cr18Ni9Ti
墊片:橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋:A3
波紋膜片:丁腈橡膠夾增強滌綸織物
彈簧:60Si2Mn
推桿、閥桿:2Cr13、1Cr18Ni9Ti
襯套:2Cr13
■ ZXM型氣動薄膜調節閥(套筒)規格與技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
額定流量 系數Kv | 直線 | 6.9 | 11 | 17.4 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
額定行程L(mm) | 16 | 25 | 40 | 60 | |||||||||
膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | |||||||||
信號范圍Pr(kPa) | 20~100、40~200 | ||||||||||||
氣源壓力Ps(MPa) | 0.14、0.25 | ||||||||||||
固有流量特性 | 直線、等百分比 | ||||||||||||
固有可調比 | 50 | ||||||||||||
允許泄漏量 | 硬閥座:Ⅳ級 軟閥座:Ⅵ級 | ||||||||||||
公稱壓力PN(MPa) | 1.0、1.6、4.0、6.4 | ||||||||||||
工作溫度t (℃) | 常溫型 | -20~200、-40~250、-60~250 | |||||||||||
散熱型 | -40~450、-60~450 | ||||||||||||
高溫型 | 300~560 | ||||||||||||
低溫型 | -60~-100、-100~-200、-200~-250 |
*本產品性能指標貫徹GB/T4213-92標準

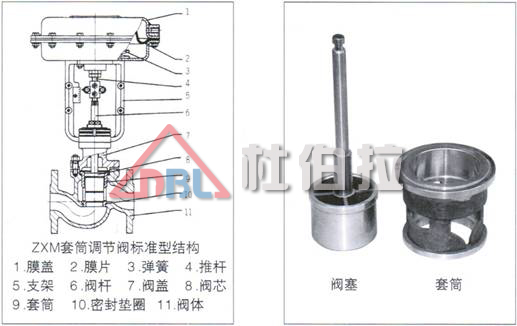

■ ZXM型氣動薄膜調節閥(套筒)基本結構

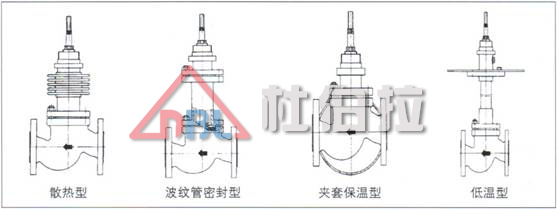

■ ZXM型氣動薄膜調節閥(套筒)閥體及上閥蓋型式

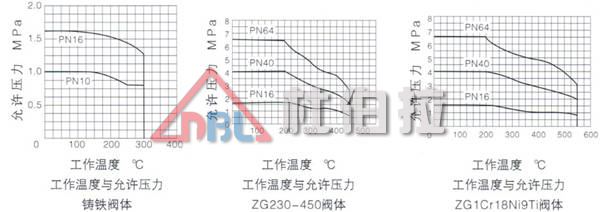

■ ZXM型氣動薄膜調節閥(套筒)閥體及閥芯材料選擇

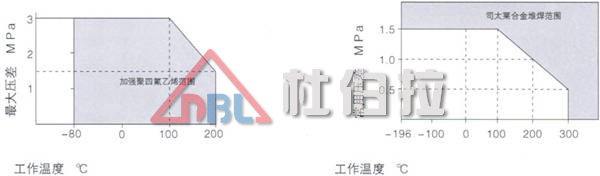

軟閥座型 工作溫度與最大壓差范圍
司太萊合金堆焊閥座工作溫度與常用壓差范圍
■ ZXM型氣動薄膜調節閥(套筒)允許壓差
氣關式調節閥允許壓差表(單位:MPa)
膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||||
信號范圍Pr(kPa) | 20-100 | 20-100 | 40-200 | 20-100 | 20-100 | 40-200 | 20-100 | 20-100 | 40-200 | 20-100 | 20-100 | 40-200 | ||
氣源壓力Ps(MPa) | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | ||
需配附件 | - | P | P | - | P | P | - | P | P | - | P | P | ||
公 稱 通 徑 DN (mm) 及 閥 座 直 徑 d (mm) | 20 | 20 | 2.67 | 6.23 | 6.40 | |||||||||
25 | 25 | 2.22 | 5.19 | 6.40 | ||||||||||
32 | 32 | 2.58 | 6.02 | 6.40 | ||||||||||
40 | 25 | 3.18 | 6.40 | 6.40 | ||||||||||
32 | 2.58 | 6.02 | 6.40 | |||||||||||
40 | 2.12 | 4.95 | 6.37 | |||||||||||
50 | 32 | 2.58 | 6.02 | 6.40 | ||||||||||
40 | 2.12 | 4.95 | 4.37 | |||||||||||
50 | 1.73 | 4.05 | 5.21 | |||||||||||
65 | 65 | 2.05 | 4.77 | 6.14 | ||||||||||
80 | 50 | 2.60 | 6.08 | 6.40 | ||||||||||
65 | 2.05 | 4.77 | 6.14 | |||||||||||
80 | 1.68 | 3.93 | 5.06 | |||||||||||
100 | 65 | 2.05 | 4.77 | 6.14 | ||||||||||
80 | 1.69 | 3.39 | 5.06 | |||||||||||
100 | 1.36 | 3.18 | 4.09 | |||||||||||
125 | 125 | 1.84 | 4.28 | 5.51 | ||||||||||
150 | 100 | 2.27 | 5.30 | 6.40 | ||||||||||
125 | 1.84 | 4.28 | 5.51 | |||||||||||
150 | 1.54 | 3.59 | 4.62 | |||||||||||
200 | 125 | 1.84 | 4.28 | 5.51 | ||||||||||
150 | 1.54 | 3.59 | 4.62 | |||||||||||
200 | 1.12 | 2.62 | 3.37 |
﹡ P:閥門定位器
﹡﹡ 對于ZXMV型套筒波紋管密封調節閥,最大允許壓差為1.0 MPa,表中數據若數值小于1.0MPa則不變,若數值大于1.0MPa,則取值1.0MPa。
氣開式調節閥允許壓差表(單位:MPa)
膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||
信號范圍Pr(kPa) | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 40-200 | ||
氣源壓力Ps(MPa) | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | ||
需配附件 | - | P | - | P | - | P | - | P | ||
公 稱 通 徑 DN (mm) 及 閥 座 直 徑 d (mm) | 20 | 20 | 2.67 | 6.23 | ||||||
25 | 25 | 2.22 | 5.19 | |||||||
32 | 32 | 2.58 | 6.02 | |||||||
40 | 25 | 3.18 | 6.40 | |||||||
32 | 2.58 | 6.02 | ||||||||
40 | 2.12 | 4.95 | ||||||||
50 | 32 | 2.58 | 6.02 | |||||||
40 | 2.12 | 4.95 | ||||||||
50 | 1.73 | 4.05 | ||||||||
65 | 65 | 2.05 | 4.77 | |||||||
80 | 50 | 2.60 | 6.08 | |||||||
65 | 2.05 | 4.77 | ||||||||
80 | 1.68 | 3.93 | ||||||||
100 | 65 | 2.05 | 4.77 | |||||||
80 | 1.69 | 3.39 | ||||||||
100 | 1.36 | 3.18 | ||||||||
125 | 125 | 1.84 | 4.28 | |||||||
150 | 100 | 2.27 | 5.30 | |||||||
125 | 1.84 | 4.28 | ||||||||
150 | 1.54 | 3.59 | ||||||||
200 | 125 | 1.84 | 4.28 | |||||||
150 | 1.54 | 3.59 | ||||||||
200 | 1.12 | 2.62 |
﹡ P:閥門定位器
﹡﹡ 對于ZXMV型套筒波紋管密封調節閥,最大允許壓差為1.0 MPa,表中數據若數值小于1.0MPa則不變,若數值大于1.0MPa,則取值1.0MPa。
■ ZXM型氣動薄膜調節閥(套筒)各種不同的固有流量特性和不同的相對行程下地相對流量 數值R50
L/L% | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
直線 | 2 | 11.8 | 21.6 | 31.4 | 41.2 | 51 | 60.8 | 70.6 | 80.4 | 90.2 | 100 |
等比 | 2 | 3 | 4.37 | 6.5 | 9.6 | 14.1 | 20.9 | 30.9 | 45.7 | 67.6 | 100 |
快開 | 2 | 31.6 | 44.8 | 54.8 | 63.2 | 70.7 | 77.5 | 83.6 | 89.4 | 94.8 | 100 |
拋物線 | 2 | 5 | 9.8 | 15.9 | 23.5 | 32.6 | 43.1 | 55.1 | 6.86 | 83.5 | 100 |
■ ZXM型氣動薄膜調節閥(套筒)外形尺寸及重量

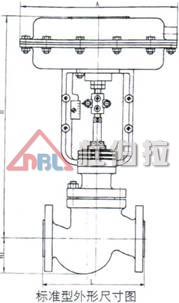

標準型、散熱型、高溫型外形尺寸(單位:mm)
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
A | 282 | 308 | 394 | 498 | |||||||||
L | PN16,40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
H1 | PN16 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |
PN40 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 117.5 | 135 | 150 | 187.5 | ||
PN64 | 65 | 70 | 77.5 | 85 | 90 | 102.5 | 107.5 | 125 | 147.5 | 172.5 | 207.5 | ||
H | 標 準 型 | PN16 | 429 | 438 | 474 | 477 | 502 | 626 | 662 | 687 | 836 | 896 | 987 |
PN40 | 429 | 438 | 474 | 477 | 502 | 626 | 662 | 695 | 845 | 896 | 1000 | ||
PN64 | 456 | 468 | 511 | 525 | 535 | 663 | 673 | 705 | 868 | 958 | 1260 | ||
散熱高溫型 | 570 | 570 | 610 | 610 | 630 | 730 | 810 | 820 | 960 | 1090 | 1180 |
﹡ 散熱、高溫型高度(H)為PN16的數值
﹡﹡ 夾套型高度H1及H均增加15%
波紋管密封型外形尺寸表(單位:mm)
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
φA | 282 | 308 | 394 | 498 | |||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
H1 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 117.5 | 135 | 150 | 187.5 |
H波紋管型 | 449 | 511 | 560 | 617 | 620 | 710 | 767 | 792.5 | 870 | 1057.5 | 1087.5 |

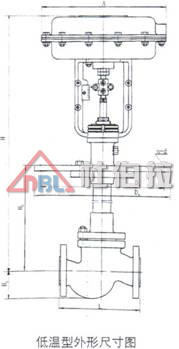

低溫型外形尺寸表(單位:mm)
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
φA | 282 | 308 | 394 | 498 | |||||||||
L | PN16,PN40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
H1 | PN16,PN40 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 117.5 | 135 | 150 | 187.5 | |
PN64 | 65 | 70 | 77.5 | 85 | 90 | 102.5 | 107.5 | 125 | 147.5 | 172.5 | 207.5 | ||
H2 | -60~-100℃ | 500 | 500 | 500 | 500 | 500 | 600 | 600 | 600 | 700 | 700 | 700 | |
-100~-200℃ | 700 | 700 | 700 | 700 | 700 | 800 | 800 | 800 | 900 | 900 | 900 | ||
-200~-250℃ | 900 | 900 | 900 | 900 | 900 | 1000 | 1000 | 1000 | 1100 | 1100 | 1100 | ||
H | -60~ -100(℃) | PN16 PN40 | 862.5 | 865 | 902 | 907 | 914.5 | 1118.5 | 1126 | 1141.5 | 1135 | 1348 | 1385.5 |
PN64 | 875 | 874 | 909.5 | 917 | 922 | 1128.5 | 1133.5 | 1149 | 1347.5 | 1370.5 | 1405.5 | ||
-100~ -200(℃) | PN16 PN40 | 1062.5 | 1075 | 1102 | 1107 | 1114.5 | 1318.5 | 1326 | 1341.5 | 1535 | 1548 | 1585.5 | |
PN64 | 1075 | 1080 | 1109.5 | 1117 | 1122 | 1328.5 | 1333.5 | 1349 | 1547.5 | 1570.5 | 1605.5 | ||
-200~ -250(℃) | PN16 PN40 | 1262.5 | 1267.5 | 1302 | 1307 | 1314.5 | 1518.5 | 1526 | 1541.5 | 1735 | 1748 | 1785.5 | |
PN64 | 1275 | 1280 | 1309.5 | 1317 | 1322 | 1528.5 | 1533.5 | 1549 | 1747.5 | 1770.5 | 1805.5 | ||
D3 | 260 | 260 | 285 | 305 | 340 | 370 | 405 | 460 | 525 | 590 | 700 | ||
D4 | 290 | 290 | 315 | 335 | 370 | 400 | 435 | 490 | 555 | 630 | 740 | ||
螺栓孔n(個)-d(直徑) | 8-14 | 8-14 | 8-14 | 8-16 | 8-16 | 10-16 | 10-16 | 12-18 | 14-18 | 16-18 | 18-18 |
■ ZXM型氣動薄膜調節閥(套筒)重量表(單位:kg)
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
標準型 | PN16 | 16 | 17 | 19 | 21 | 23 | 35 | 48 | 57 | 64 | 70 | 90 |
PN40 | 16 | 17 | 19 | 21 | 23 | 35 | 48 | 60 | 67 | 74 | 95 | |
PN64 | 20 | 21 | 25 | 30 | 33 | 44 | 71 | 91 | 100 | 115 | 145 | |
散熱高溫型 | 17 | 18 | 20 | 22 | 25 | 36 | 51 | 60 | 62 | 74 | 95 | |
波紋管型 | 20 | 21 | 25 | 30 | 33 | 48 | 71 | 91 | 102 | 115 | 145 | |
低溫型 | 20 | 21 | 23 | 26 | 28 | 42 | 58 | 69 | 77 | 84 | 108 |
﹡ 本表中散熱高溫型的重量以PN16為依據,低溫型以PN40為依據
■ ZXM型氣動薄膜調節閥(套筒)連接尺寸及標準
· 法蘭標準:鑄鐵法蘭按JB78-59
鑄鐵法蘭按GB9113-88、JB/T79.1-94
· 法蘭密封面型式:PN10、PN16為凸面;
PN40、PN64為凹凸面、閥體為凹面。
· 結構長度:按GB12221-89標準
· 薄膜執行機構氣信號接口:內螺紋M16×1.5
· 夾套保溫型夾套載熱體接口:對焊φ18×4
﹡ 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如:ANSI、JIS、DIN等標準。
