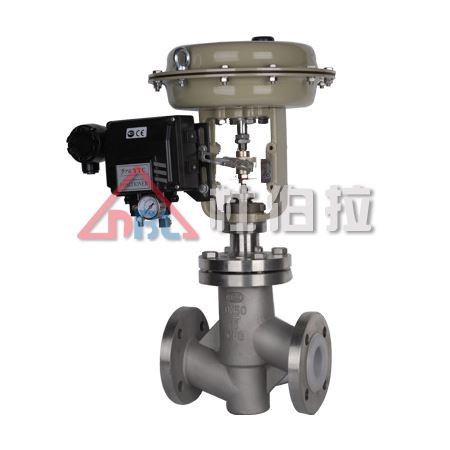

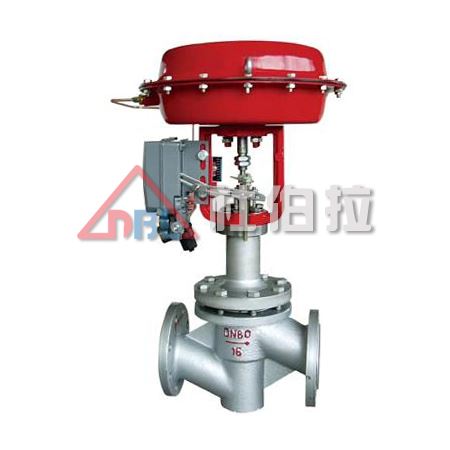

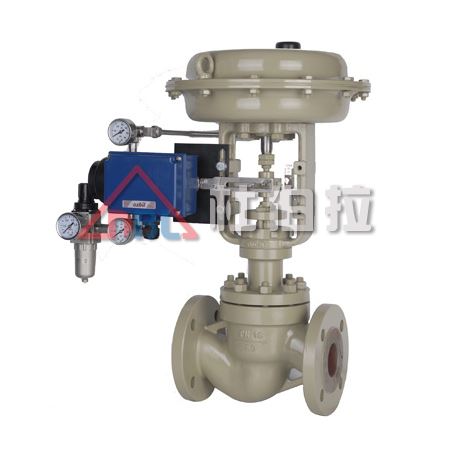

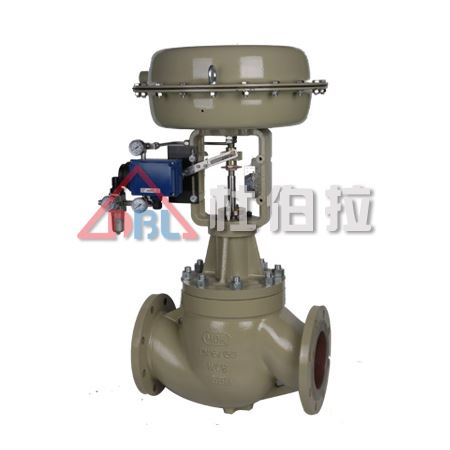

氣動襯氟單座調節閥

  • 發布時間:2019-10-08
  • 產品品牌:杜伯拉
  • 產品型號:DBL-ZXP
  • 連接形式:法蘭
  • 產品材質:碳鋼
  • 公稱通徑:20-150
  • 行業應用:適用于化工,石油,冶金,醫藥,電力等行業;對酸,堿等強腐蝕,劇毒,易發揮的介質進行自動控制。

氣動襯氟單座調節閥

氣動調節閥(襯氟)襯四氟單座調節閥由氣(電)動執行機構和耐腐蝕單座直通閥體兩部分組成,由于其接觸介質的部位均采用高壓注塑工藝,襯有能耐腐蝕、耐老化的聚四氟乙丙烯(F46)并在閥桿部位使用聚四氟乙烯波紋管密封,防止介質的泄漏。

廣泛適用于化工、石油、冶金、醫藥、電力等行業,對酸、堿等強腐蝕、劇毒、易發揮的介質進行自動控制。

undefined

■ 特點

·具有很強的耐腐蝕性能,在閥體內腔、閥芯、閥座、閥桿部位均包覆3mm厚的聚全四氟乙丙烯(F46),能抗所有(濃硫酸、強堿和王水)的腐蝕。
·密封性能好,采用聚四氟乙烯材質的波紋管和填料雙重密封,確保無滲漏;
·泄漏量小,由于閥芯、閥座是軟密封,故泄漏量可達到國家Ⅵ級標準;
·可采用氣動、電動兩種執行機構,氣動執行機構配多彈簧執行機構體積小、重量輕、輸出力大、調節精度高;電子式執行機構無需伺服放大器,調節精度高;



■ 主要技術參數

公稱通徑DN(mm)

G?″

20

25

32

40

50

65

80

100

150

額定流量
系數Kv

等百分比


8

12

20

32

50

70

100

240

直線

0.08

0.12

0.20

0.32

0.50

0.80

1.2

2

3.2

5

10

16

25

38

63

80

120

300

氣動執行

機構型號

正作用

PM280B

PM400B

PM600B

PM1000B

反作用

PM280K

PM400K

PM600K

PM1000K

電動執行機構型號

361LSA、361LSB

361LSB、361LSC

額定行程L(mm)

10、16

25

40

60

膜片有效面積Ae(cm2

280

400

600

1000

公稱壓力PN(MPa)

1.0、1.6

固有流量特性

等百分比、直線

固有可調比R

50

信號范圍Pr(kPa)

20~100、40~200、80~240

氣源壓力Ps(MPa)

0.14、0.25、0.28、0.40

電動執行機構電源

220V50Hz、380V50Hz(可選)

輸入信號

4~20、0~10mA.DC及其它控制信號

泄漏量等級

Ⅳ級、Ⅴ級、Ⅵ級





















■ 主要性能指標

序號

項目

氣動調節閥

電動調節閥

不帶定位器

帶定位器

1

基本誤差(%)

±2.5

±1

±1.2

2

回差(%)

3

1

1.0

3

死區(%)

3

0.4

0.8

4

始終點
偏差
<(%)

氣/電開

始點

±2.5

±1

±1

終點

±5

氣/電關

始點

±5

終點

±2.5

5

額定行程偏差(%)

+2.5

+2.5

+2.5
