您現在的位置:首頁 > 產品 > 自力式調節閥系列

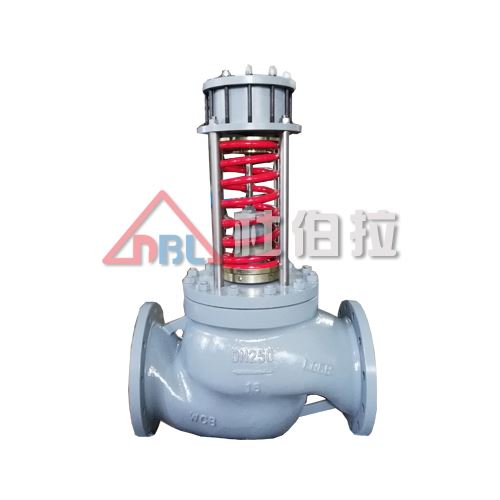

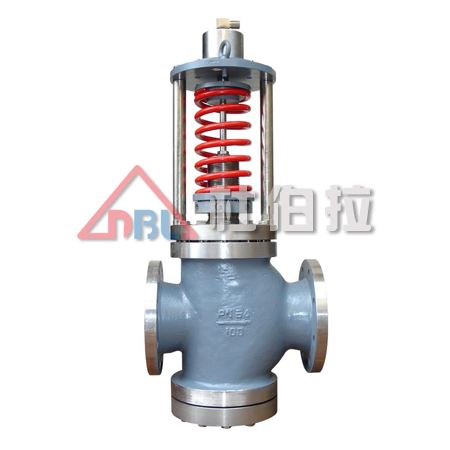

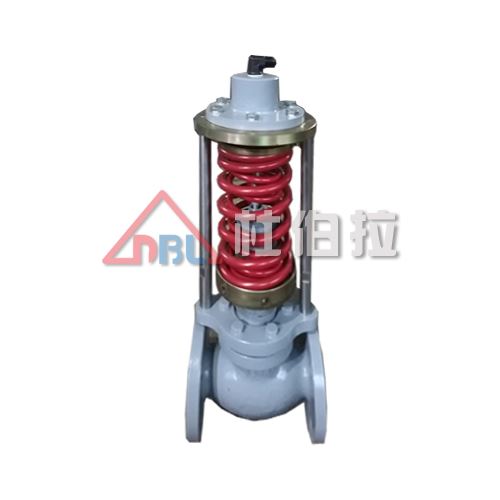

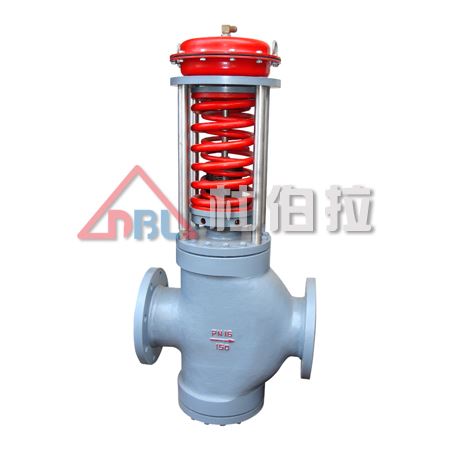

ZZYP-16C自力式調節閥 減壓閥

  • 發布時間:2020-04-26
  • 產品品牌:
  • 產品型號:DBL自力式壓力調節閥
  • 連接形式:
  • 產品材質:碳鋼
  • 公稱通徑:DN15-200
  • 行業應用:廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制

ZZYP-16C自力式調節閥 減壓閥

ZZYP-16C自力式調節閥 減壓閥 無需外加能源,利用被調介質自身能量為動力源,引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力 穩定。具有動作靈敏,密封性好,壓力設定點波動小等優點,廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

    本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥后壓力調節(B 型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等級有II級、Ⅳ級和VI級三檔;流 量特性為快開;壓力分段調節從15~2500kPa??砂葱枰M合滿足用戶工況要求。



ZZYP-16C自力式調節閥 減壓閥 產品特點:

·自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。

·壓力分段范圍細且互相交叉,調節精度高。

·壓力設定值在運行期間可連續設定。

·對閥后壓力調節,閥前壓力與閥后壓力之比為10:1~10:8。

·橡膠膜片式檢測,執行機構檢測精度高、動作靈敏。

·采用壓力平衡機構,使調節閥反應靈敏、控制精確



ZZYP-16C自力式調節閥 減壓閥 零件資料:

閥體:ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti

閥芯:1Cr18Ni9Ti 0Cr18Ni12M02Ti

閥座:1Cr18Ni9Ti 0Cr18Ni12M02Ti

閥桿:1Cr18Ni9Ti 0Cr18Ni12M02Ti

膜蓋:A3 A3鋼涂四氟乙烯 不銹 鋼

填料:聚四氟乙烯 柔性石墨

橡膠膜片:丁睛、乙丙、氟、耐油橡膠



ZZYP-16C自力式調節閥 減壓閥 技術參數:

◆主要技術參數和性能指標

公稱通徑 DN(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數 Kv

7

11

20

30

48

75

120

190

300

480

760

1100

1750

額定行程 (mm)

8

10

14

20

25

40

50

60

70

公稱壓力 PN(MPa)

1.6 、 4.0 、 6.4

壓力調節范圍(kPa)

15 ~ 50 40 ~ 80 60 ~ 100 80 ~ 140 120 ~ 180 160 ~ 220 200 ~ 260

240 ~ 300 280 ~ 350 330 ~ 400 380 ~ 450 430 ~ 500 480 ~ 560 540 ~ 620

600 ~ 700 680 ~ 800 780 ~ 900 880 ~ 1000 950 ~ 1500 1000 ~ 2500

流量特性

快開

調節精度 ( % )

± 5

使用溫度 ( ℃ )

≤ 350

允許

泄漏量

硬密封(l/h)

單座:≤ 10 -4 閥額定容量 (IV 級 ) ;雙座、套筒≤ 5X10 -3 閥額定容量(II 級 )

軟密封(ml/h)

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

11.10

16.0

減壓比

最大

10

最小

1.25
