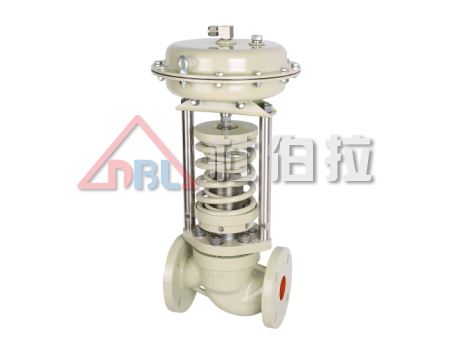

自力式閥后壓力調節閥(簡稱調壓閥)無需外加能源,利用被控介質自身能量作為動力源。引入執行機構控制閥芯位置來改變流通面積,改變流量,從而使閥后壓力穩定到給定值,具有動作靈敏,壓力波動小等特點。
自力式閥后壓力調節閥為減壓用閥后壓力調節型(B型),壓力分段范圍15~3000Kpa,配用不同的檢測執行機構,廣泛應用于蒸汽、各種氣體及液體減壓穩壓的自動控制。
◆自力式閥后壓力調節閥 參數說明:
閥內件特點:1、內置波紋管,具有壓力平衡結構,靈敏度高
2、結構緊湊,性能可靠,免于維護
3、采用標準模塊化設計
閥體類型: 直通式
閥蓋形式: 標準型 散熱型
流量特性: 快開
口徑范圍: DN15-300(1/2”-12”)
壓力等級: PN1.6、2.5、4.0、6.4Mpa(ANSI 150、300LB)
泄漏等級: ASME B16.104 VI(軟密封)
ASME B16.104 Ⅳ(硬密封)
管道連接方式:法蘭式、焊接式、螺紋式
設定值偏差:±8%
適用溫度范圍:-30° ~ 350°
執行機構類型:薄膜式執行機構(自力式)
活塞式執行機構(自力式)
波紋管式執行機構(自力式)
◆自力式閥后壓力調節閥 安裝方位及管道附件說明:

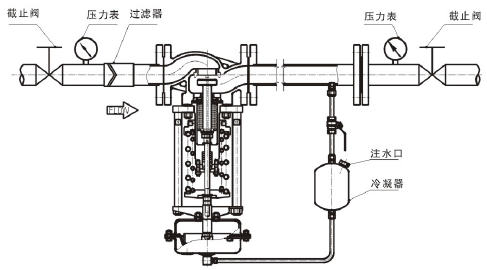

a、調節蒸汽,閥后壓力調節型(應安裝冷凝器,建議安裝過濾器)
說明:
1、在安裝冷凝器時應注意冷凝器的位置,使其高于執行機構而低于工藝管道,從而保證冷凝器內充滿冷凝液;
2、冷凝器使用前,打開注水口螺塞,注入純凈水或冷凝水(必須注滿)。

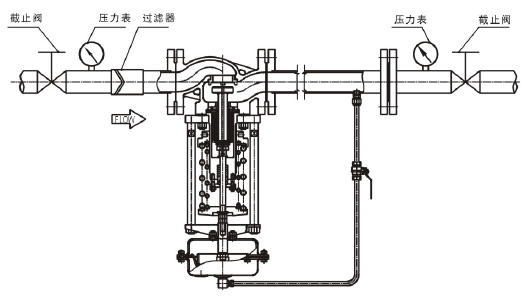

b、調節氣體,閥后壓力調節型(冷凝器可不安裝)

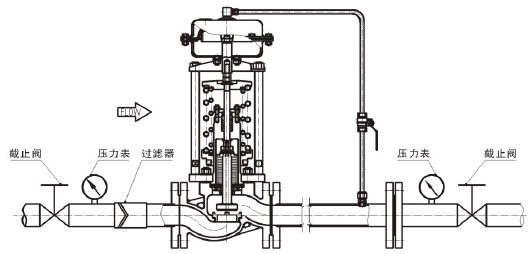

c、調節液體,閥后壓力調節型(對于非清潔液體,建議安裝過濾器)
