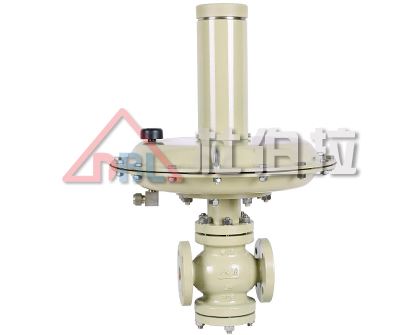

◆泄氮閥(泄氮裝置)概述:
泄氮閥(泄氮裝置)無需外加能源,利用被調介質自身能量為動力源,自動控制閥門介質流量,使閥前壓力保持恒定的氣封裝置?,F(xiàn)已廣泛應用于儲罐、導熱油槽、超純水等氣封、氮封系統。
泄氮閥(泄氮裝置)為氮封閥的泄壓部分:當罐內壓力升高到設定值時,供氮閥關閉,泄氮閥打開,將罐內多余壓力快速泄放。
◆泄氮閥(泄氮裝置)參數說明:
閥內件特點:1、壓力平衡結構,靈敏度高
2、結構緊湊,性能可靠,免于維護
3、采用標準模塊化設計
閥體類型:直通式、四通式
閥蓋形式:標準型
流量特性:快開
口徑范圍:DN15-300(1/2”-12”)
壓力等級:PN1.6、2.5、4.0、6.4Mpa(ANSI 150、300LB)
泄漏等級:ASME B16.104 VI(軟密封)
ASME B16.104 Ⅳ(硬密封)
管道連接方式:法蘭式、焊接式、螺紋式
設定值偏差:±8%
適用溫度范圍:-30° ~ 350°
執行機構類型:薄膜式執行機構(自力式)
活塞式執行機構(自力式)
當儲罐出液閥開啟,用戶放料時,液面下降,氣相部分容積增大,罐內氮?dú)鈮毫档?,供氮閥開啟,向儲罐注入氮?dú)?,罐?nèi)氮?dú)鈮毫ι仙?,?dāng)罐內壓力上升至供氮閥壓力設定值時,供氮閥自動關閉。
當儲罐進液閥開啟,向罐內添加物料時,液面上升,氣相部分容積減小,壓力升高,當高于泄氮閥壓力設定值時,泄氮閥打開,向外界釋放氮?dú)?,罐?nèi)氮?dú)鈮毫ο陆?,降至泄氮閥壓力設定值時,泄氮閥自動關閉。
氮封閥相關產品 | |
以上調節閥根據現場工況不同,詳情咨詢杜伯拉閥門0571-88194369 |
