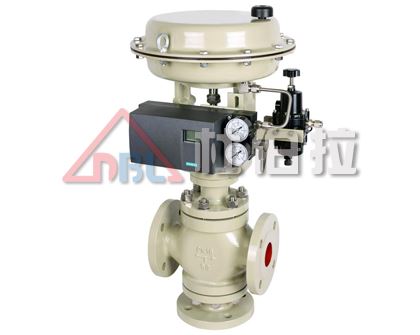

精小型三通調節閥

  • 發布時間:2018-12-26
  • 產品品牌:杜伯拉三通調節閥
  • 產品型號:精小型三通調節閥
  • 連接形式:法蘭 FF、RF、RJ、TG、MFM 焊接 SW(40~50mm);BW(65~200mm)
  • 產品材質:WCB、304.316
  • 公稱通徑:DN25-200
  • 行業應用:精小型三通調節閥適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。

精小型三通調節閥

精小型三通調節閥概述
      氣動薄膜三通調節閥/電子式電動三通調節閥,由三通閥體與氣動、電子式或電動執行機構組成。
      精小型三通調節閥采用圓筒型薄壁窗口形閥芯導向,不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。
      精小型三通調節閥適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。
 * 流體對閥芯作用方向都處于流開狀態,故閥能穩定工作。
 * 除上閥蓋處襯套導向外,閥芯側面與閥座內表面也有導向作用,導向面積大,工作可靠。
 * 標準型工作溫度-20~+200℃,泄漏量等級為IV級
 *  散熱型閥蓋增設散熱片,可用于介質溫度-  60~+450℃的場合
 * 波紋管密封型對上下移動的閥桿形成完全的密封,堵絕流體外漏


精小型三通調節閥作用方式
      精小型三通調節閥由于有二個通道,一個通道開啟時則另一通道關閉,所以作用方式很難說是氣開還是氣關,一般標準或著作都未作氣開或氣關之規定定義。所以設計或訂購三通閥時,一定要指明氣室壓力增加時,主通道流量增大還是減少,或者說執行機構斷氣時,主通道是開啟還是關閉!否則難以配置正確的執行機構!
      我們按自控行業一般規定氣開或氣關作用方式:信號(或氣壓)增加,主通道開啟,則為氣開式;反之為氣關式。所以要說氣開或氣關式都是相對于主通道而言的,(水平通道為主通道)。

精小型三通調節閥選型
公稱通徑:DN25、32、40、50、65、80、100、125、150、200mm
公稱壓力:PN1.6、4.0、6.4、10.0MPa
閥體類型:三通式
閥蓋形式:標準型、散熱型、低溫型、波紋管式、夾套保溫型
連接方式:法蘭 FF、RF、RJ、TG、MFM
               焊接 SW(40~50mm);BW(65~200mm)
流量特性:線性
泄漏等級:硬密封(ASME B16.104 IV)
               軟密封(ASME B16.104 Ⅵ)
使用溫度:常溫型 -20~+250℃
               散熱型 -40~+450℃
               高溫型 +450~+560℃
               低溫型 -196~-60℃

執行機構:氣動薄膜式執行機構、氣動活塞式執行機構、電動執行機構



精小型三通調節閥附件

   電氣閥門定位器、空氣過濾減壓器、電磁閥、保位閥、行程開關、閥位傳送器、手輪機構等
