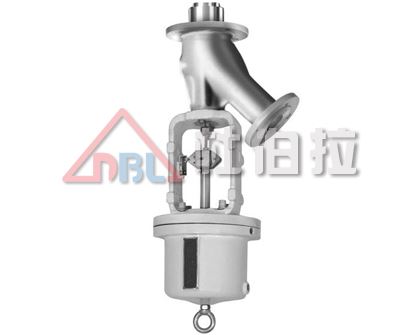

A/B型氣動釜底放料閥是一種特殊的切斷閥,主要應用于各種存貯容器的釜底,其光滑流線型的閥體流道設計,球形單座的閥芯型式,易于介質的流動,廣泛應用于聚合反應、化纖、食品、發酵等行業。對于漿料、高密度流體場合,亦是理想的選擇。選用該系列閥門時,必須考慮貯存容器內介質的溫度、壓力、粘附性、腐蝕性等條件,為最大限度滿足不同工況條件,除了樣本提供的標準產品,我們還可根據用戶的特殊要求提供非標設計產品。
氣動釜底放料閥有兩種結構形式,A為上展式,B為下展式??膳銱A薄膜式執行機構和VA、VP氣缸式執行機構。
A上展式:閥門打開時,閥芯往反應釜內部運動。當反應釜罐部有沉淀物堆積時,閥門打開可以很容易排出沉淀物,并且罐內介質作用于閥芯上,起到止回的作用;
B下展式:閥門打開時,閥芯往閥體內部運動。當反應釜罐部需充分?jǐn)嚢杌蚬薜壮霈F(xiàn)負壓狀態(真空)時,閥門容易關閉,罐內真空時,可以起到止回的作用。
調節閥的泄漏量符合GB/T4213-2008標準。
◆氣動釜底放料閥 選型
公稱通徑:DN25、32、40、50、65、80、100、125、150、200、250mm
公稱壓力:ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
閥體類型:直通式
閥蓋形式:標準型、散熱型、波紋管式
連接方式:法蘭 FF、RF、RJ、TG、MFM
流量特性:快開
泄漏等級:硬密封(ASME B16.104 IV)
軟密封(ASME B16.104 Ⅵ)
使用溫度:標準型 -17~+230℃
伸長I型(EI) -45~+350℃
◆氣動釜底放料閥 附件
閥門定位器、空氣過濾減壓器、電磁閥、保位閥、行程開關、閥位傳送器、手輪機構等
