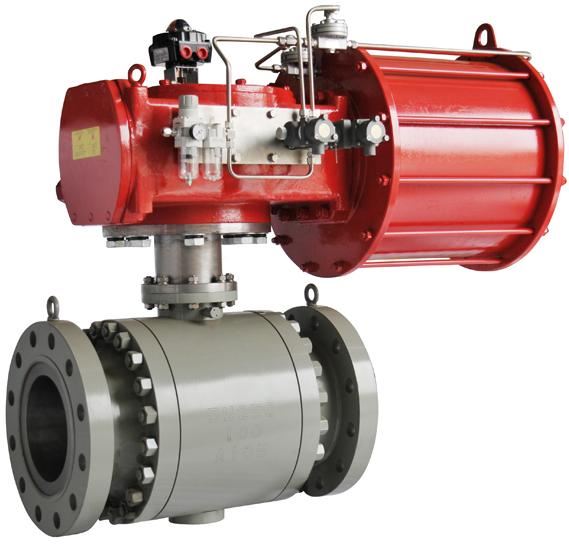

◆高壓切斷球閥 概述
適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質及高壓、大口徑管道場合。每閥有兩個閥座,每個方向都能密封,因而安裝沒有流向限制,是雙向。該閥按三塊式閥體結構,中法蘭用螺栓連接,閥座可根據介質和工況的需要,選金屬硬密封或PTFE、R-PTFE,PEEK軟密封:金屬硬密封閥座密封表面堆焊硬質合金,球表面鍍硬鉻或噴焊、離子氮化等硬化處理,使密封面使用壽命增強,耐溫提高;軟密封PTFE閥座、R-PTFE,PEEK閥座密封性好,耐腐蝕,適應范圍廣。采用全通徑的結構使閥門流量孔徑與管線內徑一致,以便管線清掃。
◆高壓切斷球閥 選型
公稱通徑:DN25、32、40、50、65、80、100、125、150、200、250、300mm
公稱壓力:ANSI 600、900、1500、2500
PN10.0、15.0、25.0、32.0、42.0MPa
閥體類型:直通式
閥蓋形式:標準一體式
連接方式:法蘭、對焊
流量特性:快開
泄漏等級:硬密封(ASME B16.104 IV)
軟密封(ASME B16.104 Ⅵ)
使用溫度:標準型 -20~+150℃
伸長I型(EI) -45~-17℃、+230~+566℃
伸長II型(EII) -100~-45℃
伸長III型(EIII) -196~-100℃
閥結構:防靜電設計;安全的防火結構設計(可選)、緊急注脂密封(可選)、雙阻斷及泄放功能(可選)
閥門中腔自動泄壓功能(可選)
執行機構:氣動單作用執行機構、氣動雙作用執行機構、電動執行器
◆高壓切斷球閥 附件
電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
