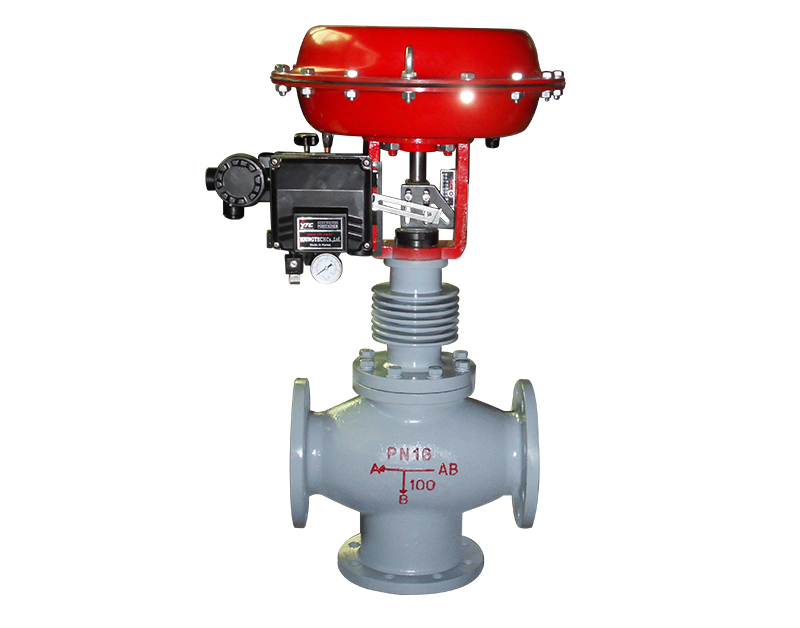

杜伯拉閥門生產銷售的ZJHF(H)型氣動薄膜三通調節閥有三通合流及三通分流兩種作用方式,在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節,閥芯結構采用圓筒薄壁窗口,并采用閥芯側面導向,穩定性好、不易產生震動、噪聲低、允許使用壓差大,連線簡單等特點。公稱通徑和壓差較小時,合流閥可用于分流場合,可互換使用,但公稱通徑大于DN100和壓差較大的分流場合,不能互換使用。
三通分流調節閥就是以壓縮空氣為動力源,以氣缸為執行器,并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門,實現開關量或比例式調節,接收工業自動化控制系統的控制信號來完成調節管道介質的:流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單,反應快速,且本質安全,不需另外再采取防爆措施。
檢查間體內壁:在高壓差和有腐蝕性介質的場合,閥體內壁、隔膜閥的隔膜經常受到介質的沖擊和腐蝕,必須重點檢查耐壓耐腐情況;
檢查閥座:因工作時介質滲入,固定閥座用的螺紋內表面易受腐蝕而使閥座松弛;
檢查閥芯:閥芯是調節閥的可動部件之一,受介質的沖蝕較為嚴重,檢修時要認真檢查閥芯各部是否被腐蝕、磨損,特別是在高壓差的情況下,閥芯的磨損因空化引起的汽蝕現象更為嚴重。損壞嚴重的閥芯應予更換;
檢查密封填料:檢查盤根石棉繩是否干燥,如采用聚四氟乙烯填料,應注意檢查是否老化和其配合面是否損壞;
檢查執行機構中的橡膠薄膜是否老化,是否有龜裂現象。
當調節閥采用石墨一石棉為填料時,大約三個月應在填料上添加一次潤滑油,以保證調節閥靈活好用。如發現填料壓帽壓得很低,則應補充填料,如發現聚四氟乙燥填料硬化,則應及時更換;應在巡回檢查中注意調節閥的運行情況,檢查閥位指示器和出是否吻合;對有定位器的調節閥要經常檢查氣源,發現問題及時處理;應經常保持調節閥的衛生以及各部件完整好用。
1、無信號、無氣源。
①氣源未開,
②由于氣源含水在冬季結冰,導致風管堵塞或過濾器、減
2,有氣源,無信號。
①調節器故障,
②信號管泄漏;
③定位器波紋管漏氣;
④調節網膜片損壞。
3,定位器無氣源。
①過濾器堵塞;
②減壓閥故障I
③管道泄漏或堵塞。
4,定位器有氣源,無輸出。
定位器的節流孔堵塞。
5,有信號、無動作。
①閥芯脫落,
②閥芯與社會或與閥座卡死;
③閥桿彎曲或折斷;
④閥座閥芯凍結或焦塊污物;
⑤執行機構彈簧因長期不用而銹死。
故障現象和原因如下:
1、氣源壓力不穩定。
① 壓縮機容量太??;
② 減壓閥故障。
2、信號壓力不穩定。
① 控制系統的時間常數(T=RC)不適當;
② 調節器輸出不穩定。
3、氣源壓力穩定,信號壓力也穩定,但調節閥的動作仍不穩定。
① 定位器中放大器的球閥受臟物磨損關不嚴,耗氣量特別增大時會產生輸出震蕩;
② 定位器中放大器的噴咀擋板不平行,擋板蓋不住噴咀;
③ 輸出管、線漏氣;
④ 執行機構剛性太??;
⑤ 閥桿運動中摩擦阻力大,與相接觸部位有阻滯現象。
